關于水流量計安裝注意事項，由于工控不同，這個問題也是很多小伙伴經常咨詢的問題之一，關于這個問題，下面給大家淺析一下，供大家參考，希望對大家的工作和學習有所幫助。
一、安裝說明
水流量計的設計、測試和供電都有安全規定。用戶必須嚴格遵守本手冊的有關規定，以確保流量計的安全操作和運行。保證電磁流量計測量精度的必要條件如下：
被測液體介質必須是導電的。
被測液體介質必須充滿管道。
被測液體介質必須均勻，避免電導率不均勻（會造成嚴重干擾）。如果需要?jiǎng)討B(tài)添加化學品，則應將其注入儀表下游。
水流量計系統必須良好接地。
水流量計的進水直管應至少為5倍DN（測量管道內徑），出水直管至少應為2倍DN。
在水流量計附近，避免強電磁場干擾，避免安裝在大型電機或變壓器等設備附近。
2. 安全措施
為保護人身和設備安全，應遵守以下規定：
在選擇位置和安裝流量計之前，必須仔細閱讀本手冊的相關部分，并考慮流量計、相關設備和機身環境的安全要求。
儀表的安裝和維護應由具有一定儀表知識的人員進行。
正確安裝流量計傳感器和管道，確保密封安全可靠。液體壓力不應超過銘牌上規定的最大工作壓力。
采取一定的措施防止觸電事故的發生。
水流量計的起吊設備應符合安全規定。
3.安裝前檢查
檢查法蘭、襯里、外殼和出口襯套是否損壞。
打開盒蓋，檢查接線印刷電路板是否松動或損壞。
檢查銘牌上的型號代碼是否與訂貨代碼一致。

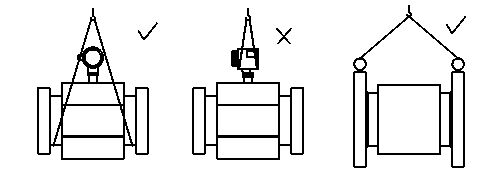

4、起重
水流量計的吊裝應采用正確的吊裝方法，吊裝設備的安全載荷和防護措施應符合有關規定。禁止在轉換器箱（一體式流量計）或接線箱（分離式流量計）處用繩索連接儀表。
5、正確選擇安裝位置
正確選擇安裝位置和正確安裝流量計是非常重要的環節，如果安裝環節錯誤，輕的會影響測量精度，重的會影響流量計的使用壽命，甚至損壞流量計。 選擇安裝位置時應注意以下問題：
測量電極的軸線必須近似水平（一般在水平線的 10° 以內）。
測量管必須完全充滿液體。
水流量計前部至少有5×D（D為流量計內徑）長度的直管段，后部至少有2×D（D為流量計內徑）長度 直管段。
流體的流動方向與流量計的箭頭方向相同。
如果管道中存在真空，可能會損壞流量計的內襯，則應特別小心。
流量計附近應無強電磁場，儀表安裝地點磁場強度應小于400A/m（避免安裝在大型電機或變壓器等設備附近）。
如果測量管有振動，流量計兩側應設置固定支架。
測量不同介質的混合物時，混合點與流量計的距離至少應為30×D（D為流量計的內徑）。

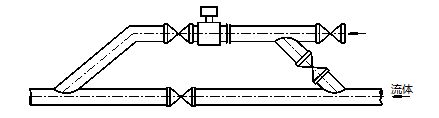

為方便以后對流量計的清洗和維護，應安裝旁通管。
定時安裝四氟內襯的流量。連接兩個法蘭的螺栓要均勻擰緊，否則容易壓壞聚四氟乙烯襯里。最好使用扭矩扳手。
儀器應避免強烈振動和溫度變化過大，防止腐蝕性液體的泄漏對儀器造成損壞。
如果安裝地點易受陽光照射，則應提供額外的遮蔽物。
安裝傳感器時，確保測量管與過程管同軸。對于標稱尺寸不超過 50mm 的傳感器，軸偏差不得超過 2mm。 DN65～DN150的軸偏差不大于3mm，≥DN200的軸偏差不大于4mm。
安裝在法蘭之間的法蘭墊片應具有良好的耐腐蝕性，不得伸入管道內。
緊固儀表螺栓和螺母，螺紋應完好，潤滑良好。應根據法蘭尺寸和扭矩大小使用扭矩扳手?jǐn)Q緊螺栓。
在傳感器管道附近進行焊接或火焰切割時，應采取隔離措施，防止內襯受熱，并要保證儀表不通電，以防損壞儀表。

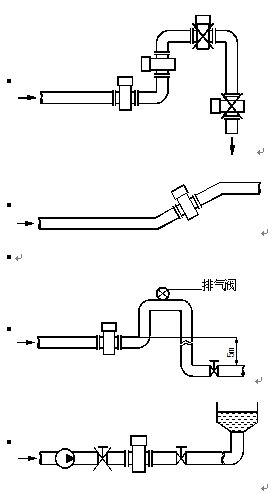

六、安裝方法
應安裝在水平管道的下層，垂直向上，避免安裝在管道的最高點，垂直向下。
7. 接地要求
水流量計的接地非常重要。 如果接地不好，則不能正常運行。 傳感器部分應有良好的單獨接地線（銅芯截面積為1.6mm2），接地電阻<10Ω。

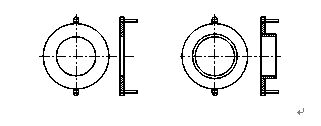

接地回路
如果與傳感器連接的管道是絕緣的，則需要接地環。 材料應與電極材料相同。 如果被測介質具有磨損性，則應選擇帶頸接地環。

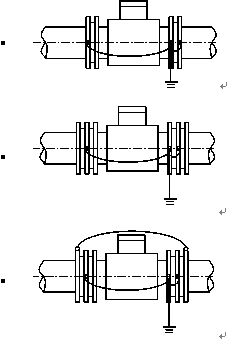

接地方式
8.改變轉換盒的方向
轉換盒可以根據需要在四個不同的方向更換。
一體化電磁流量計換向盒換向
① 拆下固定轉換器盒的四顆六角螺絲。
(2) 將轉換盒轉動到所需方向，轉動時注意內部電纜。
③ 重新固定轉換盒。
分體式電磁流量計接線盒方向的改變
① 拆下固定接線盒的四顆六角螺絲
② 將接線盒轉動到所需方向，轉動時注意內部連接線
③ 重新安裝接線盒。
