污水電磁流量計的接地措施
為了使儀器可靠接地，提高測量精度，并且不受外部寄生電位的干擾，一次儀器應有良好的單獨接地，并且總接地電阻應小于10Ω。如果連接傳感器的管道中有絕緣層或非金屬管，則傳感器的兩側均應配備接地環。此外，一次和二次儀器之間的環路接地和屏蔽接地也應引起足夠的重視。
A）接地環的選擇

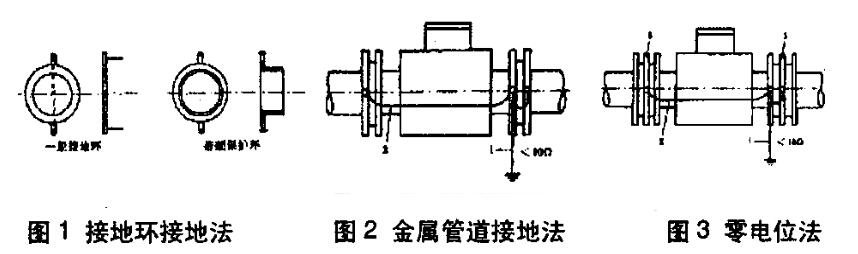

如果連接儀表的管道是絕緣的（相對于被測介質），請使用接地環。如圖1所示，接地環分為普通型和帶頸部的保護型。帶頸部的防護型具有良好的耐磨性，可以保護進出端的村莊，并延長儀器的使用壽命。常見的接地環材料包括不銹鋼，哈氏合金，鈦，鉭，鉑等。接地環材料應適合被測介質的腐蝕。
一般有以下三種接地措施
①在金屬管上安裝時，金屬管內壁上沒有絕緣涂層，因此接地安裝方法如圖2所示。
②在塑料管或絕緣涂料，管道的油漆襯里安裝時，傳感器的兩端應安裝有接地環（或帶有接地電極的短管），以使被測介質在管內流動接地，零電位，如圖3所示。否則，污水電磁流量計將無法正常工作。

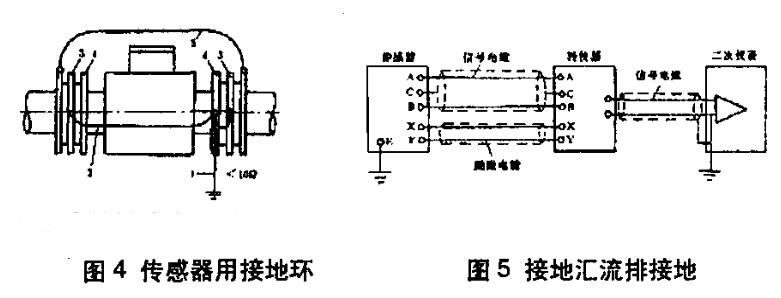

③在安裝陰極保護管時，由于通常為了防止電解腐蝕而將管的內壁或外壁絕緣，因此被測介質沒有接地電位，因此傳感器必須使用接地環，如圖4所示。 安裝時應注意：接地環應安裝在傳感器的兩個端面上，它們必須與連接管道的法蘭絕緣，并通過接地與傳感器接地環相連，接地環的材料應耐腐蝕。 介質腐蝕； 傳感器兩側的連接管的法蘭應與傳感器周圍的橫截面積為16mm²的銅線連接，以將陰極保護電位與傳感器隔離。
污水電磁流量計傳感器，轉換器和輔助儀表之間的工作接地和屏蔽接地
工作接地的作用是確保儀器準確可靠地工作，保護接地的作用是保護設備和人身安全。 對于污水電磁流量計，其信號回路通常在現場接地，其屏蔽層通過接地總線在控制室一側接地，如圖5所示。
